洁净棚（Cleanroom）的意义
洁净棚是一种专门设计和建造的高度洁净的工作环境，通常用于生产或研究对空气污染特别敏感的产品或设备。
锂电池极片对电池性能和寿命影响很大。不洁净的工作环境会使极片附着杂质和颗粒物，影响化学反应和速率，从而降低电池性能和寿命。颗粒物和污染物降低了极片与电解液的接触面积，导致反应效率和稳定性下降。此外，杂质还会引发短路和漏电等安全问题，严重影响电池使用寿命。
为确保高品质锂电池，制造过程中必须控制洁净度，采取空气过滤器、洁净棚和清洁措施等手段保持洁净环境。
洁净棚原理

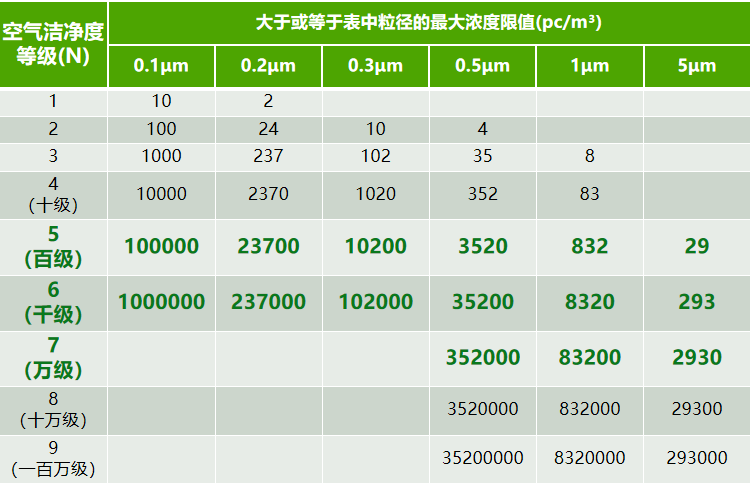

按粒子浓度划分空气洁净度等级
空态
设施已经建成，其服务动力公用设施区接通并运行，但无生产设备、材料及人员的状态。
静态
设施已经建成，生产设备已经安装好，并按供需双方商定的状态运行，但无生产人员的状态。
动态
设施以规定的方式运行，有规定的人员在场，并在商定的状态下进行工作。
洁净室的压差就是使洁净室与周围的空间必须维持一定的静压差，为了防止外界污染的侵入，需保持室内压力高于外部的压力（微正压），压力的维持一般应符合以下原则：
1.洁净空间的压力要高于非洁净空间的压力
2.洁净度级别高的空间的压力要高于相邻的洁净级别低的空间的压力
不同等级的洁净室之间的压差不宜小于5Pa,洁净区与非洁净区之间的压差不应小于5Pa,洁净区与室外的压差不应小于10Pa。
——摘自GB 50073 - 2013《洁净厂房设计规范》 6.2.2
出风口面积的计算公式可以通过应用伯努利方程和连续性方程进行推导，最终可以得到以下公式
ΔP = 1/2ρV²(1 - (A₁/A₂)²)
ΔP：小环境内部的压力和外界压差的大小，单位Pa
ρ：空气密度，单位kg/m³
V：进出口风速，单位m/s
A1：进风口的面积，单位m²
A2：回风口的面积，单位m²
通过调整它们的面积来控制小环境内的压差，当进风口大小大于回风口大小时，ΔP为负值，说明小环境内部相对于外部是正压

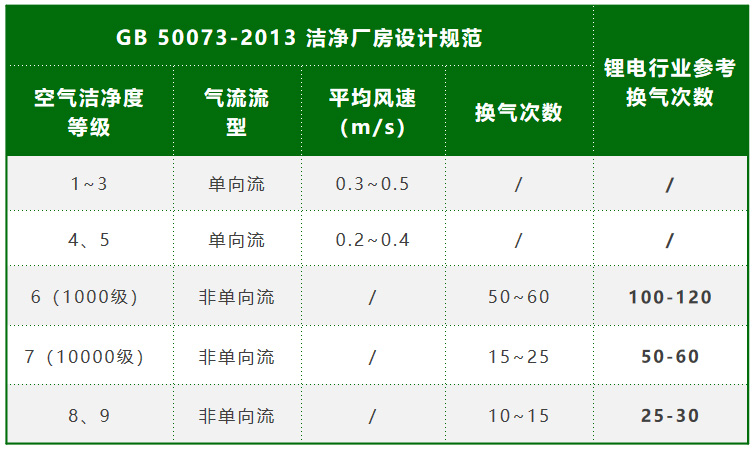

气流流型和送风量
100级的洁净棚：要使内部净化级别达到100级或以上就要使室内的洁净气流形成单向流。在洁净室内的气流在同一截面的任意一点气流的方向和速度保持一致。
1K-100K洁净棚：内部的气流是以不均匀的速度呈不平行流动，伴有回流和涡流，它主要靠洁净的气流不断稀释内部空气，将内部的污染逐渐排出，来实现洁净效果。
换气次数=单位FFU风量×FFU个数/洁净室体积
换气次数的大小不仅与空调房间的性质有关，也与房间的体积、高度、位置、送风方式以及室内空气变差的程度等许多因素有关，是一个经验系数。

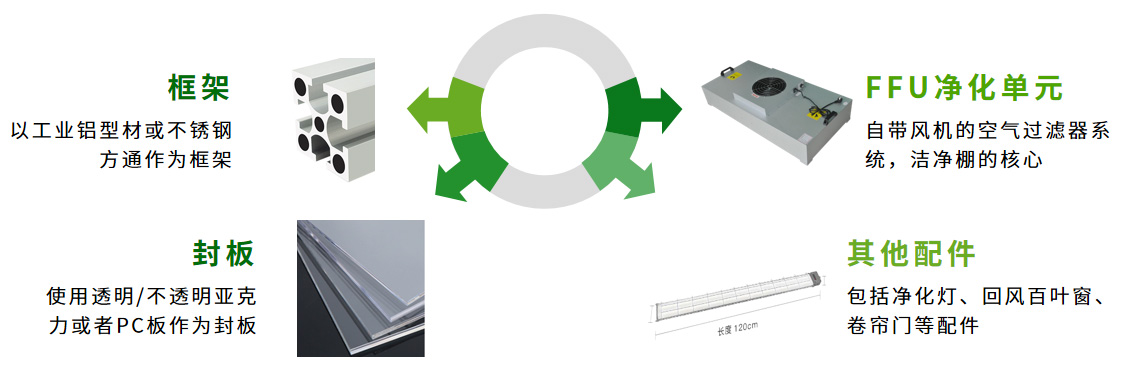

洁净棚构造

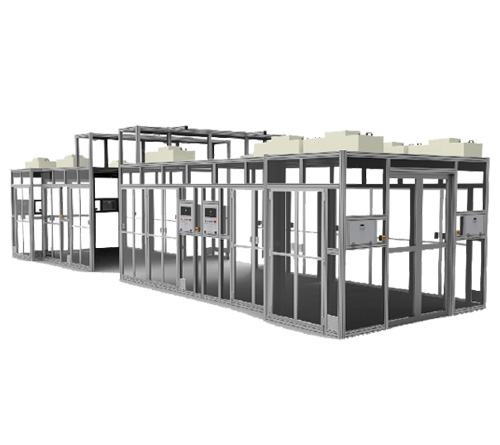

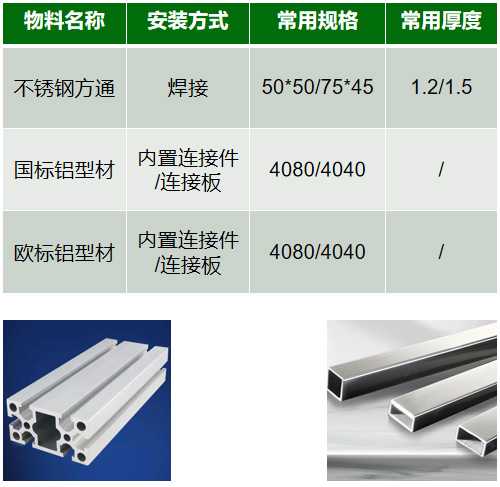

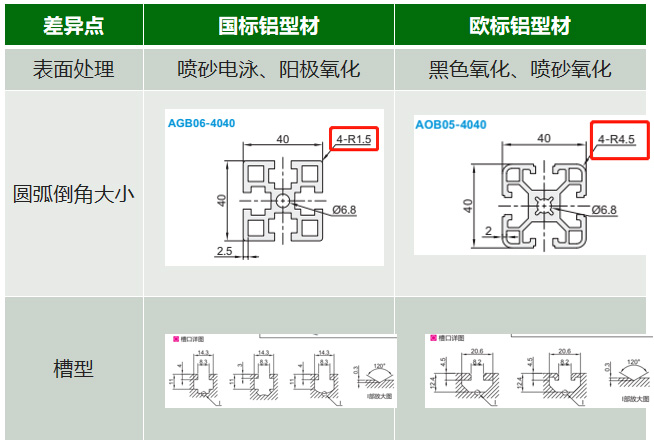

洁净棚一般采用模块化设计和现场组装的方式建造，可以根据不同的需要进行定制。通过搭建框架、封板、安装空气净化系统、照明系统及控制系统等，构造一个内部洁净度受控的空间。
封板材料 | 优点 | 缺点 |
亚克力板 | 透明度高，外观美观，强度高，耐冲击性好，加工性能好，易于切割、成型和安装 | 容易受到化学品和紫外线的影响，易刮花，难以修复，温度变化较大时容易发生变形 |
PC板 | 透明度高，抗冲击性强，耐用性好，长期使用不会出现黄化、老化现象，适用于高温和高湿度环境 | 相对较贵，硬度较低，容易被刮花，易产生静电，需要定期进行除静电处理 |
钢化玻璃 | 硬度高，抗冲击性强，不易被刮花，表面平整度高，防火性能好，适用于高温环境 | 重量较大，不易加工，容易在边缘处破裂，一旦破裂可能会造成严重伤害，需要采取必要的安全措施 |

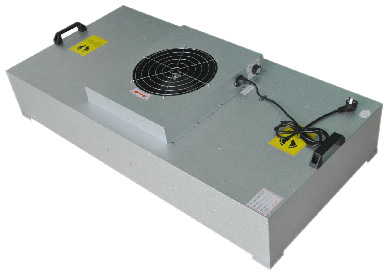

箱体材质：镀铝锌板 / 铝合金 / 不锈钢 / 冷板喷塑
风机：离心风机
电机：交流电机/直流无刷电机
滤料类型：玻纤
过滤效率：H13/H14/U15
调速器：三档调速器 / 群控调速
常用规格：1175×575×305
功率：200W左右 风量范围：500-1500m³/h
额外配置：高效压差开关、蜂鸣器或三色报警灯
群控功能需在FFU上安装对应模块，实现以下功能：
1.能够方便的实现同时控制多台电机、分区控制电机的启停和调速功能。
2.能够对任意一台电机的工作电流进行监测，以判断是否空载及过载故障。
3.过载保护功能：当发生过载时，自动远程报警
4.当电脑处于待机状态时，主机可以独立控制系统工作。

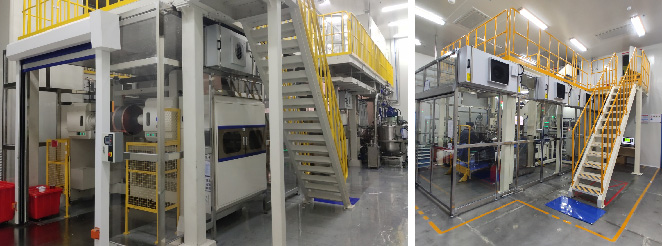

案例分享

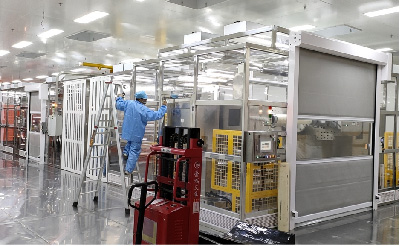

深圳洁净棚项目
框架使用75*45不锈钢方通
封板使用5mm亚克力板
洁净度等级 静态万级
使用合页门、折叠门及上料电动卷帘门

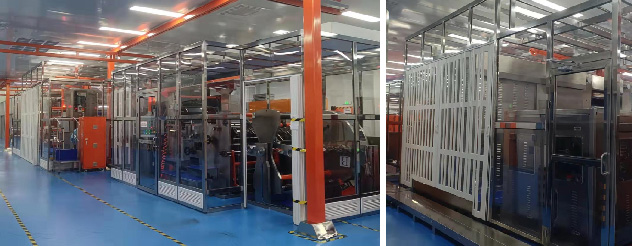

孝感楚能双层涂布机洁净棚项目
框架使用50*50不锈钢方通
封板使用5mm亚克力板
洁净度等级 静态万级
使用合页门、上料电动卷帘门
一层吊顶，FFU侧装
